变电站电缆沟运行状态在线监控系统，高压电缆运行状态综合监测预警系统，高压电缆综合监控系统，电力电缆温度在线监测系统
TLKS-PTMS-IMS
一、研制背景
随着我国城市化基础建设，城市电力隧道和高压管线长度迅速增加，同时导致电力负荷加剧，以往的传统线路管理模式远远跟不上电力维护需求，如何保证电力隧道内电缆线路不因过载、过热等安全事故的发生，是目前电力公司首要解决的问题，为此，深圳特力康科技研制一款变电站电缆沟运行状态在线监控系统（高压电缆运行状态综合监测预警系统，高压电缆综合监控系统，电力电缆温度在线监测系统），该设备主要用于电缆沟、隧道、电力井盖内有害气体、环境和安全监测，提高运行人员的管理效率。
二、产品简介

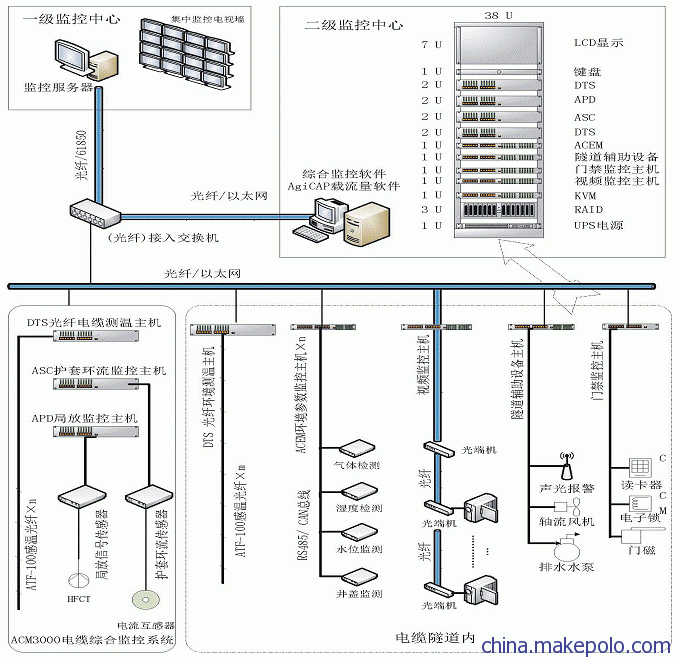

变电站电缆沟运行状态在线监控系统（高压电缆运行状态综合监测预警系统，高压电缆综合监控系统，电力电缆温度在线监测系统）通过前端智能摄像机、温湿度传感器、烟感传感器、环流传感器以及红外探测装置等等对电缆局部放电、温度、电流、有害气体及水位，井盖进行在线监测，并将采集到的数据信息传至后台监控分析中心，并通过界面显示、曲线图、数据列表供给维护人员参考，以便做好相应应急措施，保障电力电缆正常运行。
三、技术参数
1、工作电压:DC24V；
2、功率:30W（最大预热功率60W）；
3、湿度:＜95%相对湿度（无凝露）；
4、LED功能指示:电源显示、系统故障、光纤故障和温度报警；
5、温度精度:±0.5℃，串行接口:RS232接口RS485接口；
6、远传通讯端口:TCP/IP接口，10/100M以太网口；
7、声音报警:对系统故障、光纤故障、温度超标具有声音报警功能，并能够将报警信号接至远方集控室；
8、最大探测距离:2-10KM（可扩展），通道数:8通道，取样间隔:1米，定位精度:1米，空间分辨率:1米，测量时间:2秒/通道；
9、激光源寿命:≥20年；符合EN60825-1的CLASS1；
10、光转换开关寿命:≥20年；非机械式（继电器）转换开关。
四、功能实现
1、系统能实时了解电力隧道电缆的表面温度，并可以设置报警值，超过温度限度，发出报警信息；通过监测电缆隧道内的环境，实时监测有害气体、水位、井盖等环境参数，监测电缆运行环境
2、当现场设备运行出现异常状况时，联动电缆隧道内辅助设备，实现自动化控制。比如当发生火灾时自动关闭防火门防止火势蔓延；
3、变电站电缆沟运行状态在线监控系统（高压电缆运行状态综合监测预警系统，高压电缆综合监控系统，电力电缆温度在线监测系统）具有高可靠性，在关键环节上具有备份设计，在关键的设备上能消除单点失效，能实现系统中任何单一硬、软件故障不致引起系统功能的丧失和数据丢失；
4、系统的应用软件按其功能和对象采用模块化设计，各功能模块相互独立，新增或修改应用软件模块不会影响其他应用软件和系统整体运行；
5、电缆温度监测系统、环境状态监测系统、视频监控系统、门禁监控系统等所有监测数据都集中在同一个系统集中监控平台上显示、存储、管理，实现统一管理、统一控制；
6、通过监测高压电缆的温度和运行环境等状态，评估输电线路的负载能力，合理调配输电线路的负荷电流，避免过负荷运行，延长输电线路的使用寿命。
五、售后服务
1、系统终验合格后进入系统质量保证期，自双方代表在系统终验合格单上签字之日起计算，说明免费维修期限（不同产品保质期限不一）、维护的方式、范围（产品、技术、模块、部件）；
2、系统质量保证期内，售后服务应由原设备生产厂家提供；
3、未按产品使用说明书要求使用、维修、保管而造成损坏的；非承担三包的修理者擅自拆动造成损坏的；因不可抗力造成损坏等因素给与有常维修。
我司变电站电缆沟运行状态在线监控系统（高压电缆运行状态综合监测预警系统，高压电缆综合监控系统，电力电缆温度在线监测系统）是采用高压电力技术、计算机技术、通信技术、以及多媒体等等一系列现代化科技技术手段研制而成，能够实时监测电缆隧道内部线路、电气设备的运行以及环境状况，保障电缆线路能够安全、高效的运行。特力康向先生0⑦⑤⑤-61②18⑨⑤8 抠抠：②⑤①②6④68③2或者是登录公司网站
